آنالیز میکروسکوپ نیروی اتمی Atomic Force Microscopy (AFM)
رزرو خدمات
جهت انجام آنالیز پس از خواندن کامل موارد زیر فرم درخواست انجام آنالیز را دانلود کرده و پرنمایید و جهت بررسی به نشانی ایمیل زیر ارسال نمایید و یا به صورت حضوری پس از دریافت مشاوره از اپراتور به همراه نمونه‌ها فرم را تحویل دهید.
راه‌های ارتباطی با مسئول و اپراتور دستگاه
خانم دکتر کاظمی
شماره‌های تماس:
داخلی:
۵۸۷۶
تماس مستقیم:
۰۲۱۷۷۲۴۰۴۸۴
سایر شماره ها:
۰۲۱۷۳۲۲۵۸۷۶
۰۲۱۷۳۲۲۵۸۶۳
شماره واتساپ (فقط پیام):
پیام در واتساپ
ایمیل: physics_lab iust.ac.ir
برای دریافت اطلاعات بیشتر مانند
- نحوه رزرواسیون و ارائه خدمات
- نحوه محاسبه و پرداخت هزینه‌ها در قالب گرنت‌های شبکه راهبردی، داخلی و ...
- تحلیل داده‌های تصویربرداری و مشخصه یابی
به لینک زیر مراجعه نمایید.
اطلاعات بیشتر درباره دستگاه و آنالیز AFM
مشخصات دستگاه:
- دستگاه میکروسکوپ نیروی اتمی Multi Model آرا پژوهش
نکات مهم در آنالیز AFM
| موارد قابل اندازه گیری با دستگاه |
| مورد اندازه گیری شده |
واحد اندازه گیری |
دقت اندازه گیری |
| ساختار و ناهمواری سطوح جامد، اندازه ذرات |
nm |
یک نانومتر |
| ضخامت سنجی لایه های نازک مواد دو بعدی |
nm |
یک نانومتر |
| نیرو (مانند چسبندگی سطح) |
pN |
|
| برهم کنش های الکتروستاتیکی و مغناطیسی |
|
|
| خدمات قابل ارائه با این دستگاه |
| شرح خدمت |
تصویربرداری در مدهای غیرتماسی، ضربه‌ای، نیرو، مغناطیسی و الکترواستاتیکی |
تصویربرداری و طیف سنجی نیرو (چسبندگی) |
| روز و ساعت ارائه خدمات |
|
|
| نحوه ارائه |
توسط آزمایشگاه |
|
| آخرین وضعیت دستگاه : |
آماده سرویس دهی |
|
| محدودیت های دستگاه |
حداکثر ابعاد نمونه ۱cm در ۱cm و حداکثر ضخامت ۳mm همچنین
نمونه هایی که ناهمواری آن ها بیش از ۳ میکرومتر باشد قابل
تصویربرداری نیست. نمونه باید خشک و بدون رطوبت باشد.
نمونه های مایع باید حتما روی سطوح هموار (مثل میکا، گرافیت، سیلیکون و..) اسپین کوت شده و خشک شوند. |
توضیحات:
- نمایش توپوگرافی سطح و اندازه گیری عمق در ابعاد نانو. Tapping Mode Contact Mode Force Spectroscopy Magnetic Force Microscopy Lateral Force Microscopy Electric Force Microscopy
- هزینه تصویربرداری در مد غیرتماسی، ضربه‌ای ساعتی ۳۰۰.۰۰۰ تومان
- طیف سنجی نیرو ساعتی ۲۰۰.۰۰۰ تومان (در هر نمونه بین ۱۰ تا ۱۵ طیف نیرو داده می‌شود).
- هزینه طیف سنجی نیرو و تصویر ساعتی ۴۰۰.۰۰۰ تومان (در هر نمونه بین ۱۰ تا ۱۵ طیف نیرو داده می‌شود).
- هزینه بقیه مدها به صورت توافقی است.
- برای دانشجویان علم و صنعت هزینه ها به جز هزینه آماده سازی ۱۵ درصد تخفیف دارند.
- انجام آنالیز فقط به صورت غیر حضوری انجام می‌شود.
- استفاده از گرنت شبکه آزمایشگاهی لبزنت مجاز است ولی برای استفاده از گرنت در صورت عدم انتقال گرنت استاد به دانشجو، اگر تحویل دهنده صاحب گرنت نمی‌باشد، باید قبل از انجام آنالیز رضایت صاحب گرنت به یکی از روش‌های ۱) تایید با ارسال ایمیل ۲) تایید از طریق تلفن ثابت دفتر و یا ۳) تایید کتبی به اطلاع مسئول ازمایشگاه برسد، در غیر این صورت هزینه آنالیز بدون در نظر گرفتن گرنت محاسبه می‌شود.
- نمونه‌ها حتما باید به صورت مجزا و نام گذاری شده در ظروف درب بسته تحویل داده شوند. اگر توضیحاتی برای نمونه‌ها لازم است حتما به صورت کتبی و یا شفاهی به اپراتور اطلاع رسانی شود.
- در صورت نیاز به آماده سازی توسط آزمایشگاه تمام موارد داخل فرم درخواست آنالیز تکمیل شود. آماده سازی شامل هزینه اضافی می‌باشد.
- مدهای تصویربرداری غیرتماسی، ضربه‌ای، نیرو، مغناطیسی و الکترواستاتیکی می‌باشد.
- در صورت نیاز به تحلیل ضمن هماهنگی با اپراتور جهت هزینه‌ها حتما،موارد درخواستی عنوان شود.
- اگر نمونه‌ها دارای روی مشخصی می‌باشند حتما توسط علامت گذاری مشخص شوند. اگر نواحی بخصوصی از نمونه برای تصویر برداری از سطح مد نظر است، بهتر است این موارد با ارائه تصاویر اپتیکی از نواحی مربوطه بهمراه توضیح شفاهی برای اپراتور، مشخص شود.
- شرایط نگهداری و ایمنی نمونه‌ها حتما توسط فرم درخواست به اطلاع اپراتور برسد.
- حتما تمام موارد خواسته شده در داخل فرم درخواست آنالیز به دقت مطالعه و کاملا پر شوند.

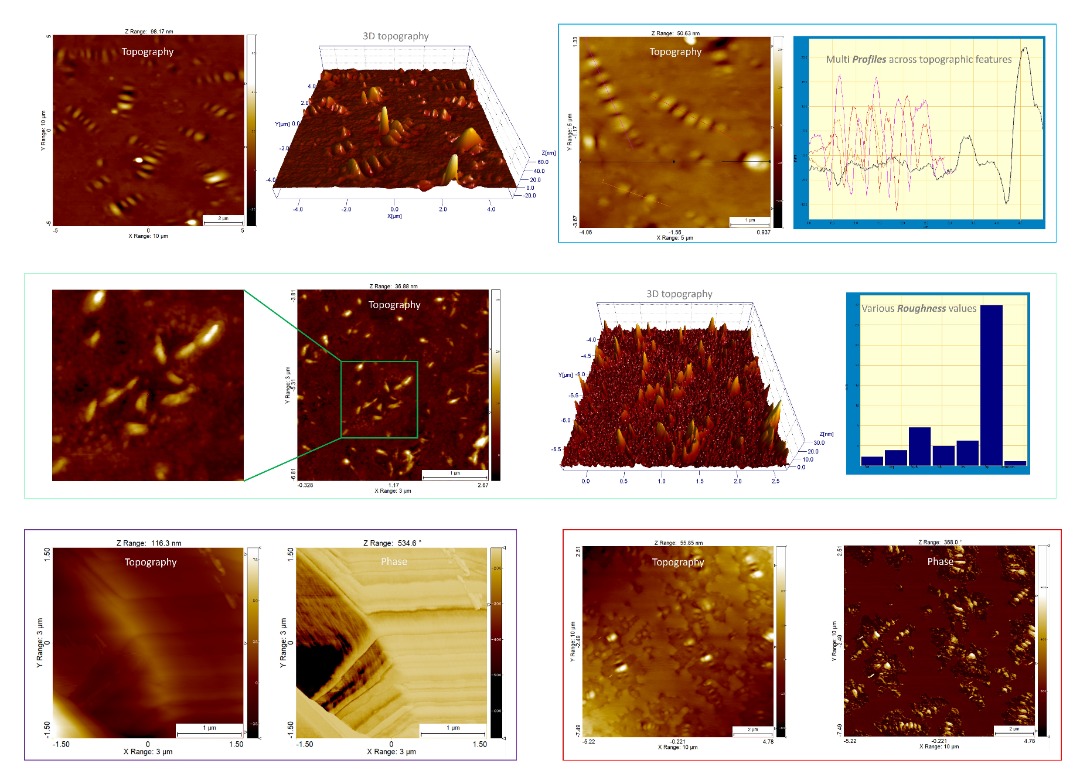

نمونه تصاویر و آنالیزها:
|
.gif)
.jpg)
.jpg)
